三菱5U PLC和威綸通觸摸屏通訊(以太網)
首先我們來看下威綸通觸摸屏的界面設置。

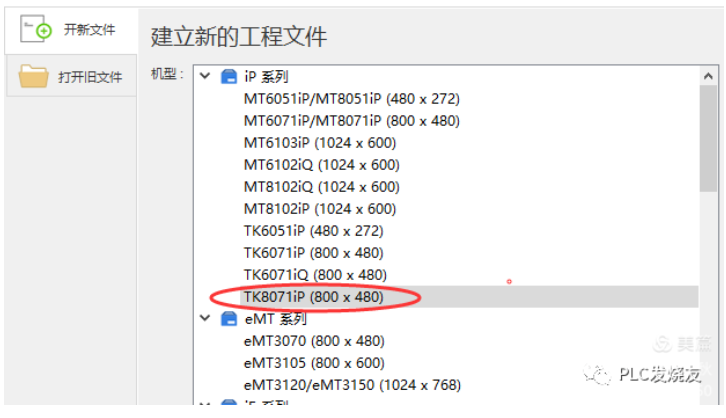

1.新建一個程序,型號選擇TK8071IP。

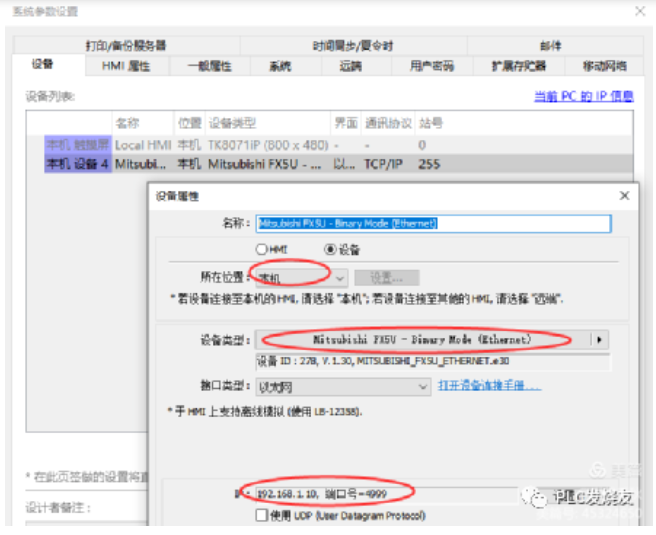

2.添加一個5U的通訊協議,IP號選擇PLC的ip,端口號隨意設置一個就好,5U的plc那邊的IP地址和端口號要和這邊一致。

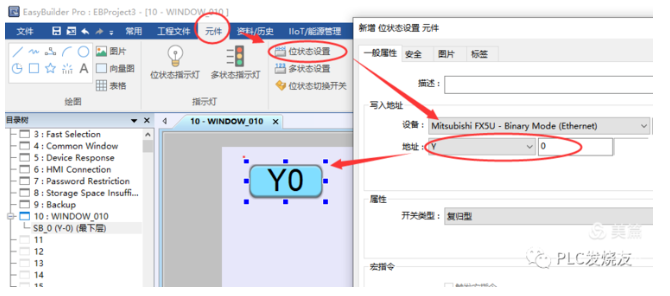

3.接下來我們簡單做過Y0的按鈕,到時連接上plc按下這個按鈕Y0就會有輸出

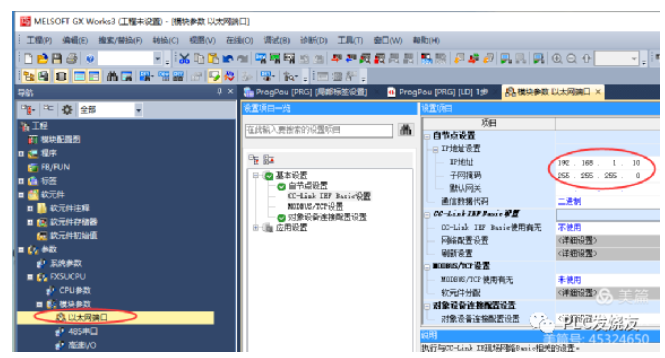

4.下面進入plc的設置,進入以太網端口設置,設置好plc的ip地址

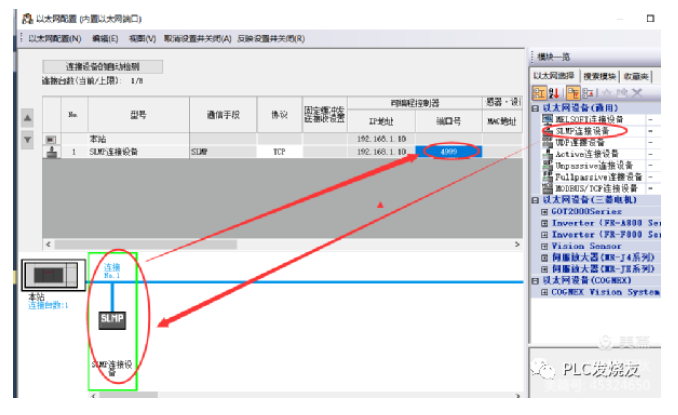

5.點擊 “對象設備連接配置設置”,進入詳細配置。從右邊通用以太網設備選擇一個SLMP(和觸摸屏連接都選這個)設備,填寫好端口號4999(一般選擇1000以上,這個是在觸摸屏那邊設定好的)

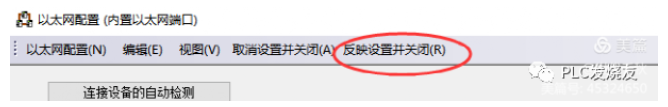

退出之前要記得點擊反映設置并關閉
最后一點要點擊“應用”,然后把網線一插,觸摸屏和plc就能通訊了。
這樣,威綸通的觸摸屏就能和5U的PLC通訊了。
